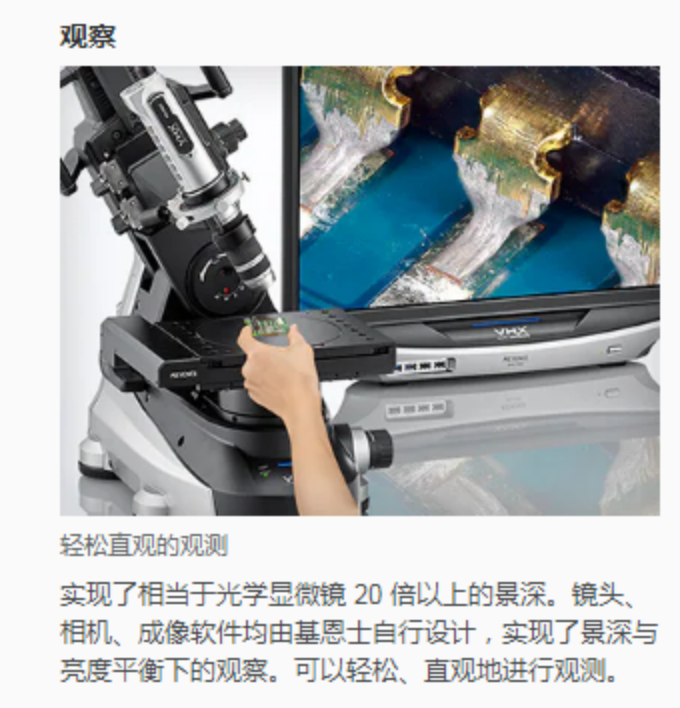

  數碼顯微鏡（3D Optical Microscope）




  描述：

  3D OM (3D Optical microscope)具有高景深、大景深、傾斜角度檢測優勢和先進的量測功能，可針對各種不同高度的待測物體，進行多角度的全面對焦，并獲得清晰的影像進行觀察。適合進行元器件焊接檢驗與失效分析。




  設備測試范圍：

  1、元器件芯片封裝檢驗的缺陷，如：外觀表面完整性、黑膠的裂痕、引腳變形或氧化。

  2、印刷電路板制程中可能產生的缺陷，如：結瘤、織紋顯露、玻纖曝露、防焊漆、字樣。

  3、各式電子產品中可能產生的缺陷，如：焊接吃錫不良。

  4、錫球數組封裝及覆芯片封裝中錫球的完整性檢驗，如：錫球變形。

  5、各式主、被動組件外觀檢測分析。

  6、各種半導體元器件分析量測。

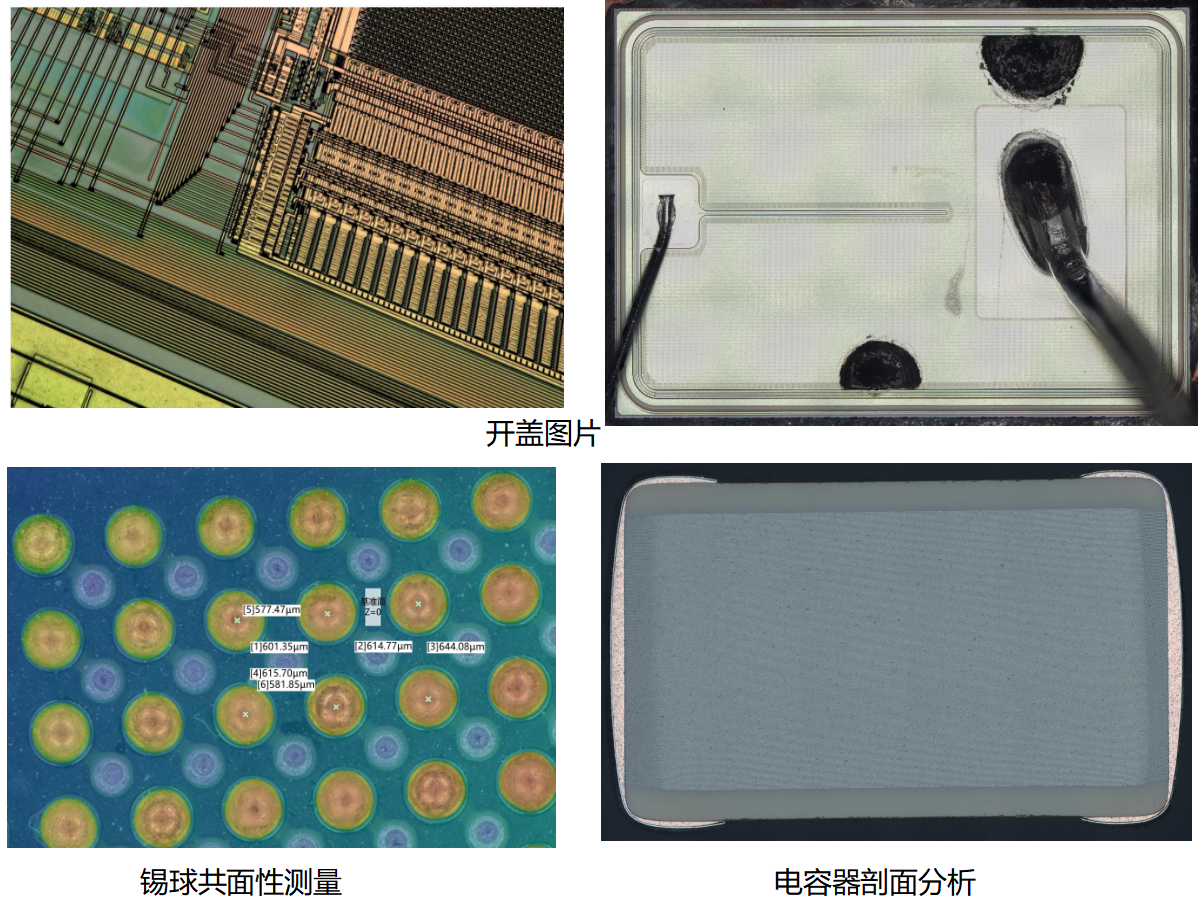

  數碼顯微鏡測試圖片：

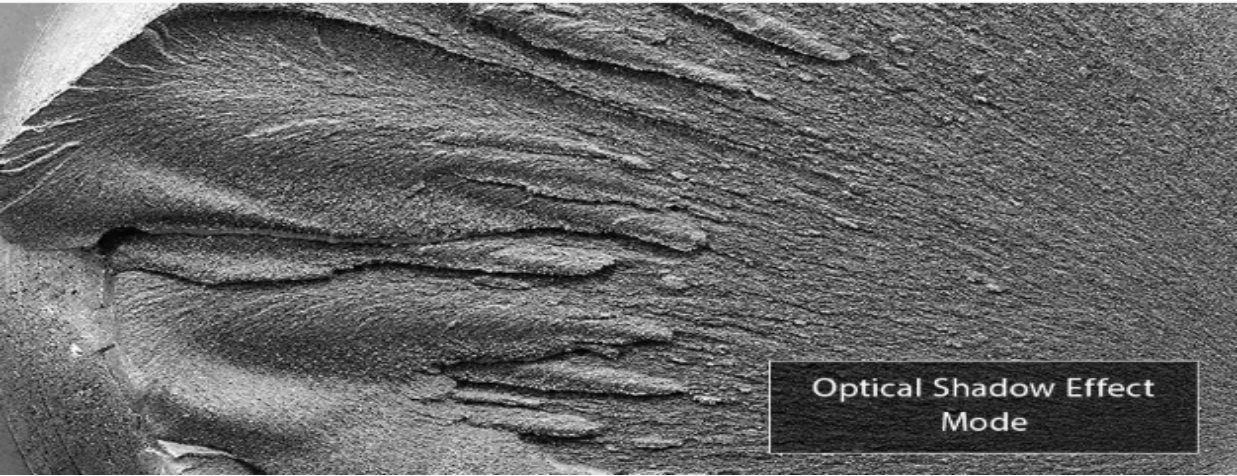

  Optical Shadow Effect Mode（Opt-SEM）

  采用由高分辨率 HR 鏡頭、4K CMOS 以及照明構成的專用設計，實現了全新的觀測方式。






  實驗室設備能力優勢：

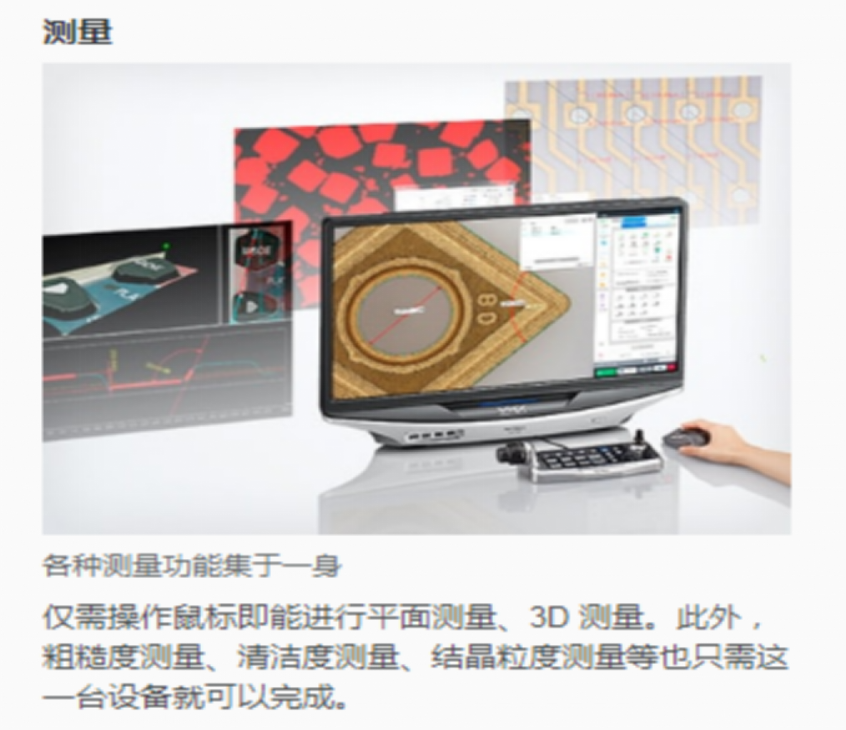

  1.集觀察、拍攝、測量于一體

  2.細微凹凸清晰呈現、直逼 SEM 的觀測圖像

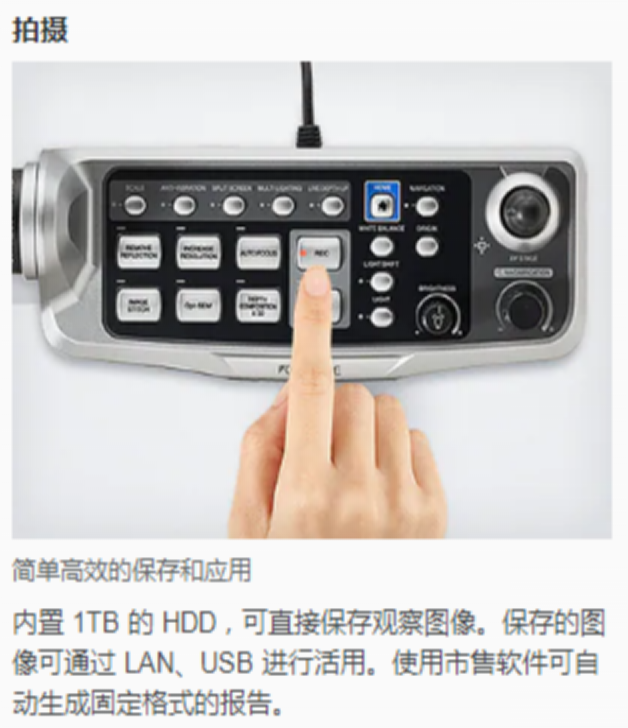

  3.可輕松拍攝出高質量圖像的全新操作系統

  4.VHX高精細度
